聚乙烯醇缩丁醛输送方式有哪些？聚乙烯醇缩丁醛气力输送方式介绍

聚乙烯醇缩丁醛（PVB）作为一种性能优异的高分子材料，广泛应用于夹层玻璃、涂料、胶粘剂及油墨等领域。在工业生产中，PVB粉末的输送环节直接影响产品质量与生产效率。传统的机械输送方式如螺旋输送、带式输送等，在面对PVB粉体易吸潮、易结块、粒径分布窄等特性时，往往存在设备磨损大、粉尘污染重、物料破损率高、维护成本高等痛点。近年来，气力输送技术凭借其密闭环保、自动化程度高、对物料损伤小等优势，逐渐成为PVB粉体输送的主流选择。本文将从行业技术视角，系统解析聚乙烯醇缩丁醛的多种输送方式，并重点阐述气力输送技术的工作原理、系统构成、选型要点以及实际应用中的运维策略，旨在为相关企业的工艺升级提供可落地的参考。

聚乙烯醇缩丁醛的物理特性与输送挑战

要理解PVB输送方式的选择逻辑，首先需明确该物料的物性参数。聚乙烯醇缩丁醛通常呈白色或淡黄色粉末状，粒径范围多在50~200微米之间，堆积密度约0.3~0.6 g/cm³，休止角较大，流动性中等偏差。其最大的工艺难题在于：PVB分子链中残留的羟基和乙酰基基团赋予其一定的吸湿性，在湿度超过60%的环境中，粉末表面易形成水膜引发颗粒间的液桥力，导致团聚甚至结块；同时PVB粉体对剪切敏感，长时间或高强度的机械挤压会使粒子变形、粘连，影响后续溶解或成膜性能。此外，PVB属于易燃粉尘，在密闭空间内若粉尘浓度达到爆炸下限（约30~60 g/m³），遇到点火源或静电放电可能引发安全事故。因此，选择输送方式时必须综合考量防潮、防破损、防爆、密封性及清洁度等多维因素。

聚乙烯醇缩丁醛的常见输送方式对比

工业上PVB粉末的输送方式可划分为机械输送与气力输送两大类别，具体包括以下几种方案：

• 螺旋输送机：通过螺旋叶片的旋转推动物料前进，结构简单、成本较低，适用于短距离、低扬程的工况。但其易导致PVB粉末被挤压研磨产生细粉，且密封性不佳，粉尘外逸风险高，通常仅用于投料口至中间罐的短途转运。
• 负压（真空）气力输送：利用真空泵在管道内形成负压，将PVB粉末从吸料口吸入管道并输送到目标容器。该系统完全密闭，无粉尘外泄，可有效避免吸潮；且物料在气流中呈悬浮态，颗粒间碰撞少，破损率极低，适用于多源至单点的集中输送，尤其适合对洁净度要求高的生产线。
• 正压（压送式）气力输送：通过空压机产生的压缩空气在管道内形成正压，将PVB粉末从供料器推送到接收端。正压系统可进行长距离（数百米）、大容量输送，并支持多点卸料。但需配置旋转供料器或文丘里喷射器等密封装置，对气源净化要求较高，以避免油水污染物料。
• 密相气力输送：采用栓流或脉冲栓流方式，物料以高浓度、低速的“料栓”形式在管道内推进。相比稀相输送，其气速低（2~6 m/s）、能耗小、管道磨损轻，且物料颗粒几乎无破碎，非常适用于PVB这类对颗粒完整性敏感的粉体。密相输送又可分为正压密相和负压密相两种形式，可根据现场布局灵活配置。

负压气力输送方式在PVB行业的深度解析

负压气力输送是当前PVB行业内应用最广的技术路线之一。其核心原理是：由真空泵（如罗茨真空泵或液环真空泵）在输送管道末端建立低于大气压的负压环境，物料在压差作用下随空气流一起从吸嘴处进入管路，经旋风分离器或过滤式气固分离器实现物料与气体的分离，PVB粉末落入储料仓，洁净气体则排入大气或循环使用。该系统的优势在于：第一，吸料口可以灵活布置，能够从多个料袋、料桶或中间料斗同时吸料，满足配料工艺的柔性需求；第二，由于物料全程在负压管道内运行，即使接头处有轻微泄漏也是外部空气内吸，不会造成粉尘外逸，这对控制PVB的洁净化生产至关重要；第三，负压系统对物料温度影响小，可避免因压缩空气温度过高导致的局部升温加速PVB老化。

在设备选型上，PVB负压气力输送的关键单元包括吸嘴、输送管道、分离器、真空源及控制系统。吸嘴通常采用喇叭型或补气式结构，通过侧孔吸入二次空气调节固气比，防止吸口堵塞。管道材质推荐选用304或316L不锈钢，内壁需抛光至Ra≤0.8 μm以减少物料挂壁，弯头处宜采用加厚耐磨弯头或半径大于10倍管径的缓弯设计，降低颗粒撞击磨损。分离系统以旋风分离器搭配脉冲反吹布袋除尘器为常见组合：旋风分离器先分离大部分粗颗粒（分离效率约90%~95%），再通过布袋除尘器捕获细粉，使得排放气体含尘浓度低于10 mg/m³，满足环保排放标准。真空源的选择需根据输送距离、提升高度和输送量计算系统阻力损失：对于产量在1~5 t/h、输送距离30~80 m的常规工况，罗茨真空泵是性价比较高的选择，其真空度可达-50~-80 kPa；若要求更高真空度或抽送磨损性更强的物料，则可选用水环式真空泵。

正压密相气力输送的技术要点与实战参数

针对PVB粉末长距离或大高度差输送场景，正压密相气力输送展现出明显的经济性与可靠性。其核心设备为仓式泵（又称增压罐），通过压缩空气将罐内物料加压后以栓流形式送出。与稀相输送不同，密相输送的固气比可达15~40 kg物料/kg空气，输送气速仅为3~8 m/s，因此管道磨损大幅度降低，耗气量仅为稀相系统的30%~50%。据海德粉体多年积累的工程数据显示，在输送距离200 m、提升高度30 m、产量3 t/h的PVB项目中，采用正压密相输送系统的整体能耗较稀相方案节省约45%，且物料破碎率控制在0.5%以内，颗粒形貌几乎无变化。

物料的流动特性参数是设计正压密相系统的基础。PVB粉末的临界流化速度（Umf）通常在0.1~0.3 m/s，通过添加适量助流剂（如纳米二氧化硅，添加量0.2%~0.5%）可以改善其流动性，降低输送压力波动。在系统配置上，仓式泵的容积通常按输送批量的1.2~1.5倍选取，排料阀采用半球阀或圆顶阀，密封性能优于闸板阀，能有效防止脉冲气流反冲。管道内壁需定期检查，特别是在弯头后部易产生“鼠洞”磨损，建议每运行2000小时对重点弯头进行壁厚检测，必要时加装陶瓷衬套。此外，需要特别关注PVB粉尘的防爆设计：管道系统必须设置泄爆口，泄爆面积按每立方米容积不小于0.05 m²计算；所有设备应可靠接地，电阻小于4Ω；真空阀需选用防爆电磁阀；控制系统中应接入粉尘浓度监测与联锁停车装置。

气力输送系统选型的七大核心维度

选择聚乙烯醇缩丁醛的输送方式，需从以下维度进行系统评估：

1. 物料特性匹配度：PVB的粒径分布、密度、休止角、含水率、粘附性及爆炸性等数据必须完整。例如，若物料表面水分超过3%，则应优先选用带有气力干燥功能的输送系统，或在输送管道外加装加热伴管，防止结拱。
2. 输送距离与提升高度：水平距离小于50 m、高度小于10 m时负压稀相输送通常更经济；距离超过100 m或高度大于30 m时，正压密相系统综合优势更突出。
3. 输送量稳定性要求：连续生产线对输送量的均匀性要求高，应优先选用带称重传感器的补气式供料器，配合PID闭环调节气量与给料转速，瞬时流量波动控制在±3%以内。
4. 工艺衔接方式：从上游设备（如磨粉机）到中游料仓再到下游混合机，输送节点之间的料位计、气动阀门连锁逻辑需预先规划，避免出现“空吸”或“满溢”等异常状态。
5. 洁净度与防爆等级：PVB用于夹层玻璃等高要求领域时，需按ISO 14644标准对输送环境洁净度进行分级，一般要求达到ISO Class 8（十万级）以上。防爆等级须至少满足Ex d ⅡB T4标准，电控柜应置于非防爆区域或采用正压防爆形式。
6. 运行成本构成：气力输送的能耗主要来自空压机/真空泵的电耗，以及后续的滤袋更换、管道维修等耗材成本。建议对比年运行成本：稀相输送初期投入低但后期能耗高，密相输送设备投资高约30%但能耗节省明显，投资回收期通常在1.5~3年。
7. 智能化管控能力：符合工业4.0趋势的气力输送系统应集成SCADA或MES接口，实时采集输送压力、流量、温度、阀门状态等超过20个监测点数据，并能根据历史数据预测滤袋堵塞或管道磨损趋势，实现预防性维护。

落地方案与运维策略

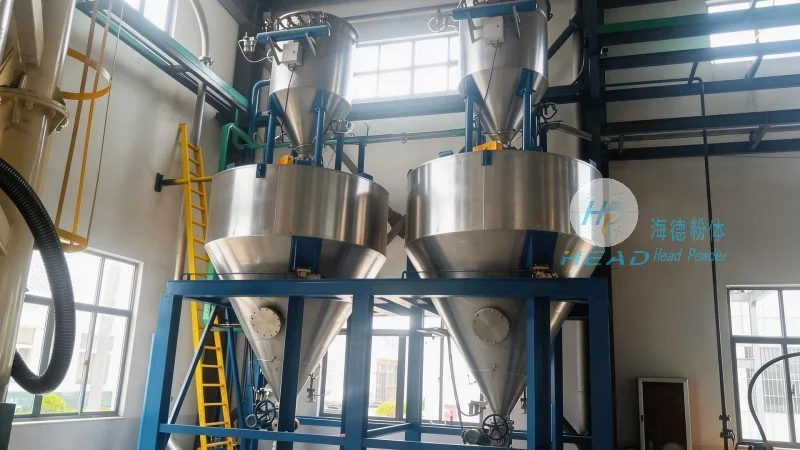

在实际项目中，海德粉体团队曾为某PVB夹层玻璃中间膜生产企业设计了一套负压气力输送系统。该企业原使用人工投料+螺旋输送，车间粉尘浓度高达25 mg/m³，且输送过程中PVB结块导致后续挤出机频繁停机。改造后采用两路负压系统：一路从投料站吸料至中间缓存罐（距离45 m，提升9 m），另一路从缓存罐自动供料到各混合工位（距离30 m，分散至6个卸料点）。系统配置：真空泵功率37 kW，管道通径DN80，分离器过滤面积72 m²，脉冲喷吹压力0.5 MPa。投入运行后，车间粉尘浓度降至2.3 mg/m³以下，物料含水量稳定在0.8%以内，输送效率提升逾40%，年节约人工成本与维护费用合计约52万元，设备投资在18个月内回本。

在运维层面，PVB气力输送系统的日常维护需关注三个要点：一是每周检查滤袋的压差变化，当压差超过设定值（通常1.2~1.5 kPa）时，需缩短脉冲喷吹间隔或更换破损滤袋；二是每月对管路接头、弯头进行气密性测试，使用便携式超声波检漏仪可快速定位泄漏点；三是每季度清理一次吸尘滤芯，并检查真空泵油位与油品质量，罗茨泵应在运行500小时后更换首次润滑油，之后每2000小时更换一次。此外，需建立防静电检测台账，每半年由第三方机构对全系统接地电阻进行复核，确保始终低于4Ω。

行业趋势与技术展望

展望2026年，随着光伏胶膜、高端建筑夹层玻璃需求增长，PVB粉体用量预计将保持年均8%~10%的增速。气力输送技术也在向更节能、更智能的方向演进。例如，基于料栓检测的密相输送系统可通过激光或声波传感器实时感知栓流状态，自动调节气体脉冲频率，将固气比动态优化至最高点；同时，大数据分析技术正在被用于预测管道磨损剩余寿命，海德粉体等企业已开始部署基于数字孪生的输送系统仿真平台，用户可在虚拟环境中调试参数后直接映射到物理设备，大幅缩短调试周期。对于PVB生产企业而言，尽早引入高效密闭的气力输送方案，不仅是解决环保与质量痛点的现实路径，更是提升产线柔性、降低全生命周期成本的战略性布局。客户可结合自身产能规模与工艺特点，咨询专业厂家开展物料测试与系统设计，确保技术方案与落地效果的高度匹配。（咨询热线：156-6277-7102）
